變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化，進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。根據響應分析方法研制開發的SDPX-1變壓器繞組變形測試儀（頻響法）頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于6.3kV-500kV電力變壓器的內部結構故障檢測。

     SDPX-1變壓器繞組變形檢測儀(頻響法)是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小，頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組度<程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

我公司生產的變壓器繞組變形檢測儀主要特點：

1. 采集控制采用高速、高集成化微處理器

2.　PC機與儀器之間USB通信接口

3.　硬件機芯采用DDS專用數字高速掃頻技術，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障

4.　高分辨dB值測量，雙通道14位A/D（現場試驗改變分接開關，即有明顯輸出變化）

5.　信號輸出幅度可以軟件調節，蕞大幅度峰值±10V

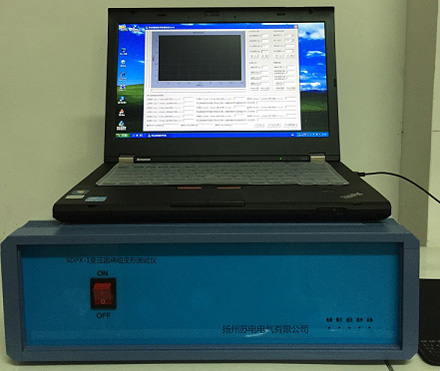

6.　計算機將檢測結果生成頻響圖

7.　選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上

8.　筆記本電腦和測量儀器采用隔離電源供電，排除外界干擾

9.　儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式

10.　幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有對數分度，打印出對數分度曲線，用戶可根據實際需要打印報告

11.檢測數據自動分析系統，橫向比較A、B、C三相之間進行繞組相似性比較，其結果為：1、一致性很好2、一致性較好3、一致性較差    4、一致性很差，比向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為：1、正常繞組2、輕度變形3、中度變形4、嚴重變形

12.變壓器繞組檢測儀（頻響法）完全滿足電力標準DL/T911-2004《電力變壓器繞組變形的頻率響應分析法》的技術條件

SDPX-1電力變壓器繞組變形檢測儀（頻響法）主要技術參數

1、掃描方式：

儀器具備線性掃頻測量和分段掃頻測量雙測量系統

（1）線性掃描分布

掃頻測量范圍：（1kHz）-（1MHz）、1000掃頻點、分辨率為1kHz

（2）分段掃頻測量分布

掃頻測量范圍：（1kHz）-（100kHz）、1000掃頻點；（100kHz）-（600kHz）、分辨率為1000Hz；（600kHz）-（1MHz）、分辨率為1000Hz

2、SDPX-1變壓器繞組變形檢測儀其他技術參數

△　幅度測量范圍：（-100dB）-（+20dB）

△　幅度測量精度：（-80dB）-（+20dB）±1dB

△　掃描頻率精度：小于0.01%

△　信號輸入阻抗：1MΩ

△　信號輸出阻抗：50Ω

△　同相測試重復率：99.5%

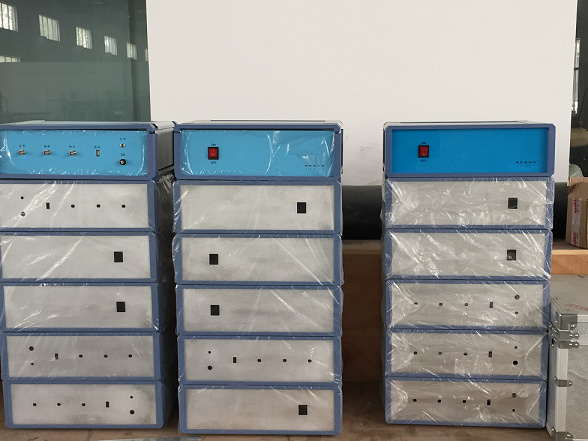

揚州蘇電電氣有限公司是變壓器繞組變形的生產廠家。歡迎廣大用戶前來考察與指導。
