超低頻系列產品及選用
1、命名說明
X ××—X - XX
額定輸出電壓，單位KV
升壓體個數
產品字母代號
2、超低頻系列產品 表1
型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 | 用途 |
SDVLF-30/1.1 | 30kV （峰值） | 0.1Hz,≤1.1μF | 10A | 控制器：4㎏ 升壓體：25㎏ | 10kV電纜、發電機交流耐壓試驗 |
0.05Hz,≤2.2μF | |||||
0.02Hz,≤5.5μF |
3、根據被試對象選擇適當規格的產品。
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05μF，儀器將不能正常輸出,此時可并聯0.1 μF的電容器（由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量 表2
火 電 | 水 電 | ||||||
發電機容量 （MW） | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
單相對地電容（μF） | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km) 表3
截面 電 積 容 mm2 μF/Km
電壓kV | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
４、試品電流的估算方法：
計算公式：?。桑?πfCU
二 超低頻絕緣耐壓試驗原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

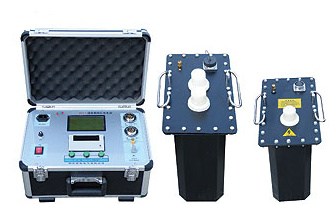

三 產品簡介
本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確，并實時顯示動態電壓電流值。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
四 技術參數
1.輸出額定電壓：參見表1
2.輸出頻率：0.1Hz、0.05Hz、0.02Hz
3.帶載能力： 0.1Hz 蕞大1.1μF
0.05Hz 蕞大2.2μF
0.02Hz 蕞大5.5μF
4.測量精度：3%
5.電壓正，負峰值誤差：≤3％
6.電壓波形失真度：≤5％
7.使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
8.電源保險管：參見表1
9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。
具體要求可根據用戶需要生產，詳情請拔打：13605255896孫先生
