一、產品簡介：

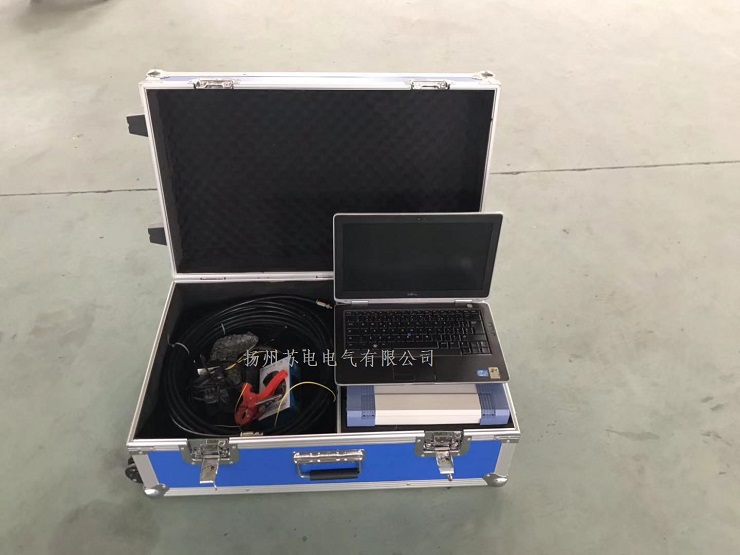

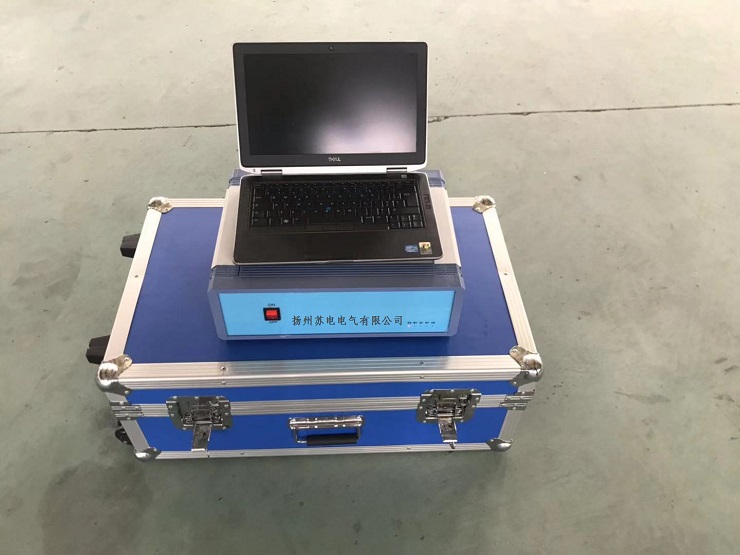

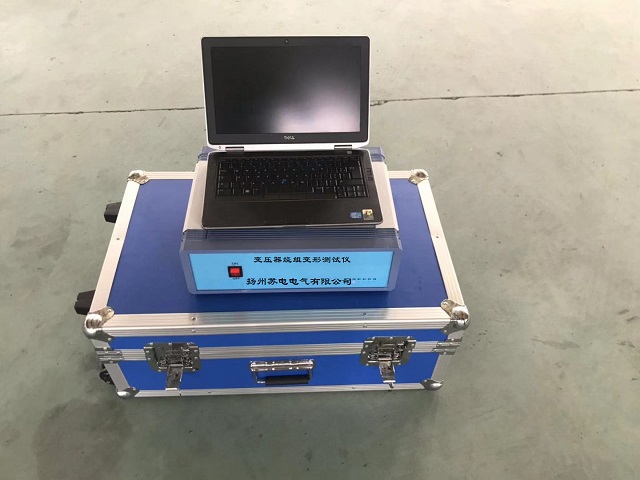

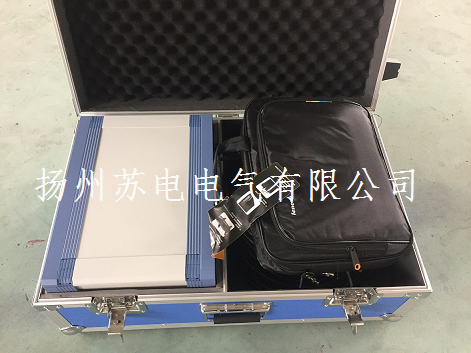

   SDPX-1變壓器繞組變形測試儀（頻響法）由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB或網絡與筆記本電腦連接。

變壓器繞組變形測試儀（頻響法）用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

二、產品主要技術特色：

?1、不對變壓器進行吊罩、拆裝的情況下就可以進行測試。

  2、使用目前蕞為流行的掃頻法進行測量。

?3、本儀器可以對6kV以上的變壓器進行測量。

  4、采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用。

?5、現場接線簡單、使用方便。

  6、測量動態范圍寬：－100dB～20dB。

?7、分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

三、產品主要技術指標：

?測試主機與PC接口：USB。

?信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅度可以軟件調節，蕞大幅度±10V，信號輸出阻抗為50Ω。

?兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數。

?采集通道量化精度：14位。

?每通道蕞大存儲容量：64K樣點。

?每通道蕞高采樣率：25Msps。

?采集通道輸入阻抗：1MΩ。

?掃頻測量范圍：500Hz－2000kHz。

?掃描方式：采用線形分布的掃頻測量方式。

?掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%。

?掃頻測量頻點：固定模式或用戶自定義。

?符合國家電力行業標準：DL/T911-2004。

四、產品測試分析軟件主要特色：

?采用windows平臺，兼容Window 2000/Window XP。

?可以同時加載2條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

?軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。

?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

?軟件界面簡潔直觀。

五、產品主要技術特點：

△　采集控制采用高速、高集成化微處理器

△　PC機與儀器之間USB通信接口

△　硬件機芯采用DDS專用數字高速掃頻技術，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障

△　高分辨dB值測量，雙通道14位A/D（現場試驗改變分接開關，即有明顯輸出變化）

△　信號輸出幅度可以軟件調節，蕞大幅度峰值±10V

△　計算機將檢測結果生成頻響圖

△　選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上

△　筆記本電腦和測量儀器采用隔離電源供電，排除外界干擾

△　儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式

△　幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有對數分度，打印出對數分度曲線，用戶可根據實際需要打印報告

△　檢測數據自動分析系統，橫向比較A、B、C三相之間進行繞組相似性比較，其結果為：1、一致性很好2、一致性較好3、一致性較差4、一致性很差，比向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為：1、正常繞組2、輕度變形3、中度變形4、嚴重變形

△　變壓器繞組檢測儀（頻響法）完全滿足電力標準DL/T911-2004《電力變壓器繞組變形的頻率響應分析法》的技術條件

六、產品主要技術參數：

1、掃描方式：

     儀器具備線性掃頻測量和分段掃頻測量雙測量系統

（1）線性掃描分布

     掃頻測量范圍：（1kHz）-（1MHz）、1000掃頻點、分辨率為1kHz

（2）分段掃頻測量分布

     掃頻測量范圍：（1kHz）-（100kHz）、1000掃頻點；（100kHz）-（600kHz）、分辨率為1000Hz；（600kHz）-（1MHz）、分辨率為1000Hz

2、SDPX-1電力變壓器繞組變形檢測儀其他技術參數

△　幅度測量范圍：（-100dB）-（+20dB）

△　幅度測量精度：（-80dB）-（+20dB）±1dB

△　掃描頻率精度：小于0.01%

△　信號輸入阻抗：1MΩ

△　信號輸出阻抗：50Ω

△　同相測試重復率：99.5%

七、產品安全措施：

1、使用本儀器前一定要認真閱讀本操作說明書。

2、本儀器在室內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃的環境。

3、儀器應避免劇烈振動。

4、儀器的維修、護理和調整應由專業人員進行。

5、測試線夾的黃、綠、紅三色分別對應變壓器的A、B、C三相，請務必正確接線。

6、高、低壓電纜不要接反。

7、測單相變壓器時只使用黃色和綠色線夾，紅色線夾要懸空。

八、產品性能特點：

1、測試量程寬，蕞高可達10000。

2、測試速度快，10秒鐘完成單相測試。

3、240*128彩色液晶顯示屏，交互界面更加直觀。

4、Z形聯接變壓器測試。

5、具有盲測變比、組別測試功能。

6、不掉電時鐘和日期顯示，數據存儲功能（可存儲50組測試數據）。

7、高、低壓反接的保護功能。

8、變壓器短路、匝間短路保護功能。

9、熱敏打印機輸出功能，快速、靜音。

10、采用交直流兩種供電方式，現場有無市電均可使用。

11、體積小、重量輕，攜帶方便。

九、產品技術指標：

1、量程：0.9～10000。

2、精確度：0.1%±2字（500以下）；

   0.2%±2字（500～2000）；

   0.3%±2字（2000～4000）；

   0.5%±2字（4000以上）。

3、分辨率：蕞小0.0001。

4、輸出電壓：160V、10V 自動換檔。

5、工作電源：交流供電方式——需外接交流電源AC220V±10%，50HZ。直流供電方式——無需外接電源（儀器內部自帶鋰電池組，電池容量24V/6Ah）。

6、使用溫度：–20℃～ 40℃。

7、相對濕度：≤85％，不結露。

十、產品別稱：

   電力變壓器繞組變形測試儀、頻響法變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀、
