一、概述：

 SDDL-2016B 多次脈沖電纜故障測試儀處在于使現場測得的故障波形得到簡化和更多的選擇余地，不再為得到一個理想二次脈沖波形而不斷在測試中調節測試脈沖的延時發射時間，不再配備笨重的中壓延弧設備。對操作人員的技術和經驗要求?，F(xiàn)場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確電纜故障目的，故障測試成功率提高，SDDL-2016B電纜故障測試儀采用超大真彩顯示接觸屏幕，波形顯示特別清晰。采用定義清晰屏幕模擬按鍵，使得操作也十分簡單能方便有效檢測35kv以下等級各類電纜的短路、開路和低阻接地故障以及泄漏性高阻故障、閃絡性高阻故障。

  多次脈沖電纜故障測試儀是在目前先進的二次脈沖法電纜故障測試儀應用技術基礎上發展起來的。除具備多次脈沖法電纜故障測試儀，還拓展了一個重要特點、就是在沖擊高壓閃絡的同時、脈沖發生器連續發送不同延遲時間的一組八個電纜故障測試脈沖和一組八個電纜全長測試脈沖（總共16個測試脈沖）。操作人員可從屏幕上八組電纜故障波形中挑選出一個便于分析判斷的電纜故障反射波形。省去繁雜的參數設置和反復的沖擊高壓閃絡時間。因為這八組故障波形是在沖擊高壓觸發脈沖發生器的瞬間以不同時間間隔獲得的。省去笨重的中壓延弧裝置，簡化測試手段，給用戶提供了更為簡捷的故障波形判斷方法。

本儀器采用目前的“多次脈沖法”技術，測試技術的多次脈沖發生器，使其具有的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有研制成功、“多次脈沖法”電纜故障測試儀。多次脈沖法的之處在于、現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個多次脈沖波形而不斷在測試中調節測試脈沖的延遲時間,不用配備笨重的中壓延弧設備。降低了對操作人員的技術和經驗要求?，F(xiàn)場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。

。

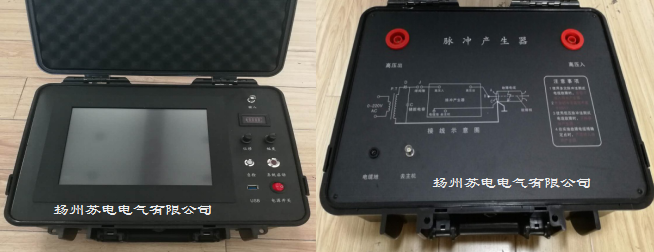

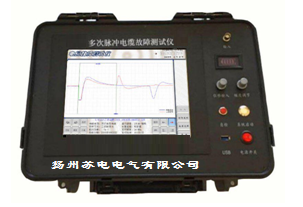

多次脈沖電纜故障測試儀采用超大真彩觸摸屏幕，波形特征顯示清晰。由于采用定義明確的屏幕觸摸模擬按鍵，操作十分簡單。

二、儀器功能與特點：

1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

2．采用先進的“多次脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。

3．任何高阻故障均呈現簡單的類似于低壓脈沖短路故障波形特征，極易判讀。具有方便用戶的軟件和全中文菜單以及熒屏觸摸模擬按鍵操作。

4．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

5．超大液晶觸摸屏作為顯示終端。

6．儀器具有強大的數據處理能力和友好的顯示界面。

7．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。

8．操作簡單，可靠性高。

9．具有極高的性價比。

10．內置電源，可在無外接電源環境下測試電纜的開路及低阻短路故障。

三、主要性能指標：

1．測試方法：八（多）次脈沖法；沖擊高壓電流取樣法；低壓脈沖法

2．沖擊高壓：可達42KV

3．測試距離：32Km

4、數據采樣速率：200MHz

4. 無測試盲區

5．讀數分辨率：0.1m

6．系統測試精度小于20cm

7．測試電纜長度設有：短距離（＜1Km ）；  中距離（＜3Km）；

長距離（＞3 Km）三種

測試脈沖幅度：約600VP-P

8． 八（多）次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似使用低壓脈沖法測試電纜短路故障的波形。

9．測試波形儲存功能：能將現場測試波形按規定順序方便地存儲儀器內，供隨時調用比對觀察?，F(xiàn)場測試波形無限存儲。

10．故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。故障點距離的判斷更加準確。

11.內置電源：聚合物鋰電池，充滿電后可連續工作2.5小時以上，亦可外接交流電源工作。

12.工作條件：溫度-20℃—﹢45℃，相對濕度90%，大氣壓力750±30mmHg

13.體積/重量：430*300*180mm/3KG
