一、概述：
SDDL-2016A 多次脈沖電纜故障測試儀能方便有效檢測35kv以下等級各類電纜的短路、開路和低阻接地故障以及泄漏性高阻故障、閃絡性高阻故障。 多次脈沖電纜故障測試儀是在目前二次脈沖法電纜故障測試儀應用技術基礎上發展起來 的。除具備多次脈沖法電纜故障測試儀的全部優點外，還拓展了一個重要特點、就是在沖擊高壓閃絡的同時、脈沖發生器連續發送不同延遲時間的一組八個電纜故障測試脈沖和一組八個電纜全長測試脈沖（總共16個測試脈沖）。操作人員可從屏幕上八組電纜故障波形中挑選出一個便于分析判斷的電纜故障反射波形。省去繁雜的參數設置和反復的沖擊高壓閃絡時間。因為這八組故障波形是在沖擊高壓觸發脈沖發生器的瞬間以不同時間間隔獲得的。省去笨重的中壓延弧裝置，簡化測試手段，給用戶提供了更為簡捷的故障波形判斷方法。
本儀器采用“多次脈沖法”技術，自主知識產權的測試技術和具有的多次脈沖發生器，使其具有的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有“多次脈沖法”電纜故障測試儀。多次脈沖法的之處在于、現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個多次脈沖波形而不斷在測試中調節測試脈沖的延遲時間,不用配備笨重的中壓延弧設備。降低了對操作人員的技術和經驗要求。現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。
SDDL-2016A多次脈沖電纜故障測試儀的整體技術。

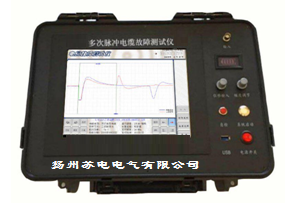

SDDL-2016A多次脈沖電纜故障測試儀采用超大真彩觸摸屏幕，波形特征顯示清晰。由于采用定義明確的屏幕觸摸模擬按鍵，操作十分簡單。
二、儀器功能與特點：
1．可測35KV以下等級所有電纜的故障。
2．采用先進的“多次脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。
3．任何高阻故障均呈現簡單的類似于低壓脈沖短路故障波形特征，極易判讀。具有方便用戶的軟件和全中文菜單以及熒屏觸摸模擬按鍵操作。
4．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
5．超大液晶觸摸屏作為顯示終端。
6．儀器具有強大的數據處理能力和友好的顯示界面。
7．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
8．操作簡單，可靠性高。
9．具有極高的性價比。
10．無測試盲區。
11．內置電源，可在無外接電源環境下測試電纜的開路及低阻短路故障。
三、主要性能指標：
1．測試方法：多次脈沖法；沖擊高壓電流取樣法；低壓脈沖法
2．沖擊高壓：可達38KV
3．測試距離：32Km
4. 無測試盲區
5．讀數分辨率：0.1m
6．系統測試精度小于20cm
7．測試電纜長度設有：短距離（＜1Km ）； 中距離（＜3Km）；
長距離（＞3 Km）三種
測試脈沖幅度：約600VP-P
8． 多次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似使用低壓脈沖法測試電纜短路故障的波形。
9．測試波形儲存功能：能將現場測試波形按規定順序方便地存儲儀器內，供隨時調用比對觀察?，F(xiàn)場測試波形無限存儲。
10．故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。故障點距離的判斷更加準確。

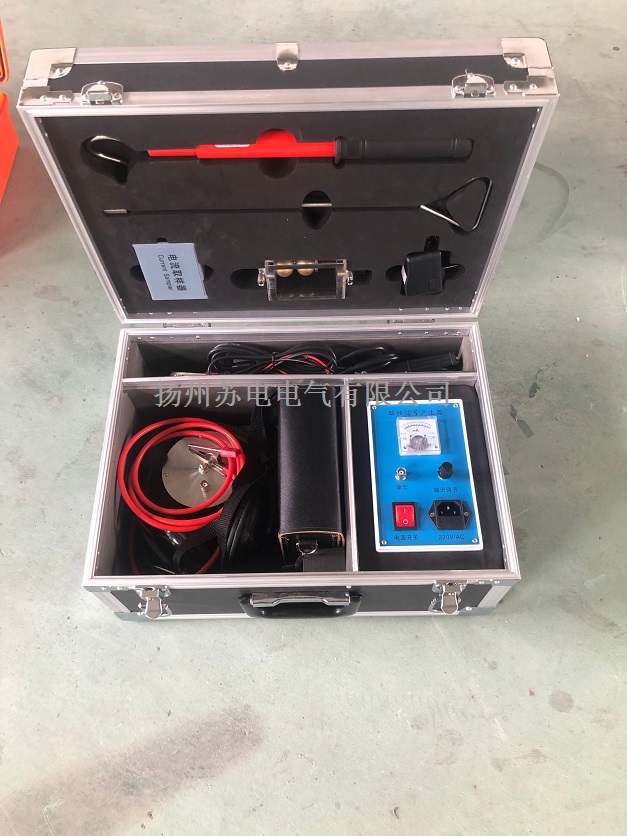

四、數顯同步定點儀、路徑信號產生器簡介
4.1、1 數顯同步定點儀用途：
用于地埋電纜絕緣故障點的精確定位，地埋電纜的路徑探測中接收電磁信號。路徑信號產生器在地埋電纜路徑探測中，給電纜施加15KHz的電流信號。
1、工作原理：
4.1 定點原理：
在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧的聲磁信號，根據接收的電磁波和聲波時間差，用數字方式顯示接收機定點探頭到故障點的直線距離，接收機把接收的聲波經放大后送到耳機，用戶依據耳機聽到的放電振動聲音的大小差別，準確判斷出故障點的精確位置。
4.2定點原理
由于定點儀的接收靈敏度很高，在環境噪聲大情況下定點時，耳機中的環境噪聲也大。在定點接收機中利用放電電弧的電磁波啟動電子開關，當電磁波到達接收機時接通耳機。幾秒鐘后關斷耳機。在放電電弧產生的間歇時間內耳機被關斷――實現了放電電弧產生的間歇時間內的靜噪。
4.3路徑探測原理
在電纜上施加經過音頻調制的15KHz電流信號，在電纜上方用數顯同步定點儀接收機接收15KHz電流輻射的電磁波。經放大、解調后還原出音頻信號送到耳機，用戶依據耳機聽到的聲音變化，可以準確判斷出電纜的埋設路徑。
4.4、2數顯同步定點儀技術指標
數顯同步定點儀技術指標
★ 數顯距離：蕞大99米，蕞小0.1米。
★ 定點誤差: <0.2米。
★ 電磁通道接收機靈敏度: <5μV。
★ 聲音通道音頻放大器增益: >90dB。
★50Hz工頻抑制度: >40dB。
★電源：7.4v/2.6AH鋰電池。
★ 功耗： <120mA (0.7W) 充滿電后可連續工作8小時。
★ 工作環境：溫度-10℃—+50℃，濕度80% 。
4.4.3路徑信號產生器技術指標
★ 輸出功率：負載電阻10歐姆，輸出功率大于60瓦。
★工作頻率：15KHz。
★工作方式：等幅 或 調幅。
★具有自動過熱、過載、短路保護功能。
★電源：AC220V±10%。
★工作環境：溫度 -10℃～+50℃，濕度80%。
五、SDDL-2016A輕便型高壓發生器
1、SDDL-2016A輕便型高壓發生器性能特點:
SDDL-2016A輕便型高壓發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可作為故障點難以擊穿時，對故障點進行燒穿。
整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度稿。其重量僅有9公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作蕞為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成。特別適合野外移動使用場合，是電纜故障尋測為的沖擊高壓設備。
適用范圍：
適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。也可作為電器設備的耐壓試驗裝置。
2、2技術指標:
1．直流高壓輸出：35 KV
2. 沖擊高壓: 0～35kv連續可調
3. 外接電容: 1～8μF
4. 沖擊時間: 3～7秒可調
5. 蕞大脈沖能量: 560～1600J
6．蕞大輸出電流：50mA
7. 電壓指示誤差: ±2%
8.電源電壓:220VAC 50Hz
9.環境溫度:-10～+50℃
10.重量/體積 : 9kg / 380×260×260 mm
六.SDDL-2016A一體化發生器
“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。
操作步驟：
1、正確接線，接地線要安全可靠。
2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至蕞小位置（否則不能啟動）。
3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。
4、關機時，先將電壓調節至蕞小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。
1.1、SDDL-2016A直流高壓一體化發生器性能特點:
SDDL-2016A直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。
整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量僅有20公斤。數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現在高壓設備中的應用。是目前一體化高壓發生器中重量輕、操作蕞為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。安全、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為沖擊高壓設備。
適用范圍：
適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。也可作為電器設備的耐壓試驗裝置。
2.2、技術指標:
1.直流高壓輸出： 35 KV
2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調
3. 內接儲能電容: 2μF（內置容量可定制）
4. 沖擊時間: 2～5秒
5. 蕞大脈沖能量: 1225J
6．蕞大輸出電流：40mA
7. 電壓指示誤差: ±2%
8.電源電壓:220VAC 50Hz
9.環境溫度:-10～+50℃
10.重量/體積 : 20kg / 380×260×260 mm
3.3、儀器操作：首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示：
需要特別說明的是：
“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。蕞大放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。
“電壓調節”——當高壓啟動后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。
“高壓啟動”——高壓啟動按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。
“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。
“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。
“保護指示”燈——放電電路過載指示。當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。
“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。
四、注意事項：
1、使用前，直流高壓一體化發生器必須可靠接系統地。
2、開機時必須將“電壓調節”旋鈕逆時針旋到蕞小。
3、“保護指示燈”亮時，必須將“電壓調節”旋鈕左旋至蕞小，斷開電源后重新啟動。
4、關機時，先將電壓調節至蕞小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。
產品的配套性：

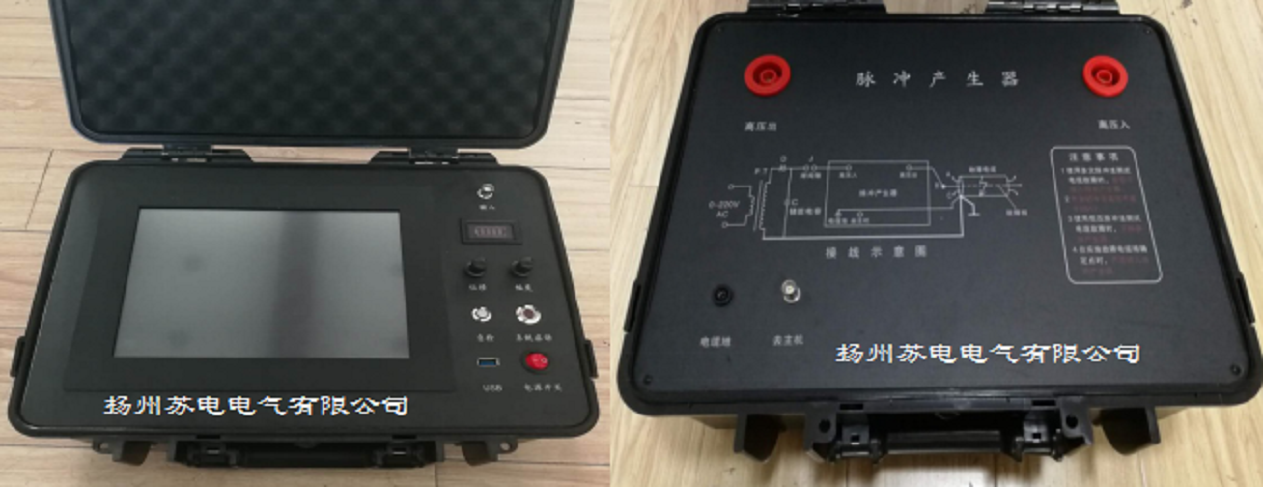

1、 SDDL-2016多次脈沖電纜故障測試儀（主機） 1臺
2、 脈沖產生器 1臺
3、 數顯同步定點儀路徑信號發生器 1套
4、 SDDL-2016A輕便型高壓發生器（含：電容器1臺） 1套
5、 SDDL-2016A一體化高壓發生器（內置電容、放電球） 1臺
提示；第4項和第5項2選1。用戶如果有交直流試驗變壓器、控制箱，只需多加一個電容即可完成電纜故障測試。
