一、產品應用：

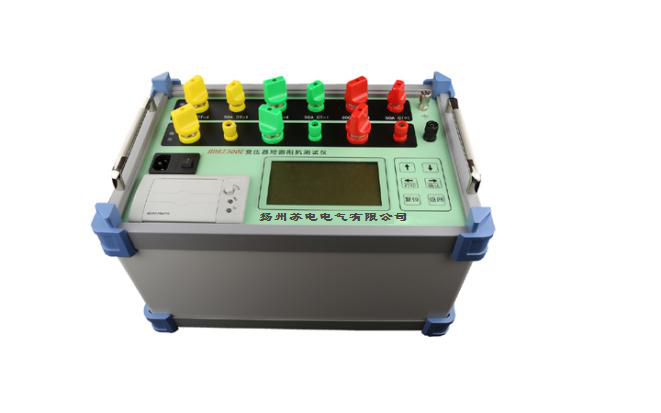

   SDPX-300E變壓器繞組變形阻抗法測試儀,嚴格按國家電力行業標準DL/T 1093-2008 《電力變壓器繞組變形的電抗法檢測判斷導則》要求設計、生產制造。測試儀器內部采用電壓、電流精度同步交流采樣及FFT等數字信號處理技術，對電流、相電壓、線電壓、頻率、有功功率、功率因數等參數進行測量。此儀器可對各種電力變壓器及其它特殊用途的變壓器進行電抗法繞組變形測試，也可用于變壓器空載損耗以及負載損耗等參數測試。具有測試數據準確、可靠，人機界面對話直觀，操作簡便，攜帶方便等性能特點，是變壓器特性測試的更新產品，更是電力部門及變壓器廠家檢測設備。

二、產品用途及特點:

   本儀器可進行低電壓的短路阻抗測試即進行阻抗法繞組變形測試；用于變壓器空載損耗以及負載損耗等參數測試；可擴展進行諧波測試。

相關標準規定，現場可采用低電壓試驗電源實測電力變壓器繞組和鐵芯的動穩定狀態參數，用以判斷變壓器繞組有無變形或位移。確定變壓器繞組及鐵心的動穩定狀態。本儀器可滿足電力變壓器繞組變形的電抗法檢測的相關要求。變壓器短路阻抗測量準確。

在變壓器出廠前及大修期間，變壓器的空載、負載實驗是變壓器廠商及供電、用電部門檢測變壓器質量，降低供電損耗的重要實驗項目。根據客戶實際需求及現場實驗條件，由我公司自主研制的變壓器參數測試儀，具有測試數據準確、可靠，人機界面對話直觀，操作簡便，攜帶方便等性能特點，是變壓器特性測試的更新產品，更是電力部門及變壓器廠家檢測設備。

變壓器參數測試儀，不僅能測變壓器空負載損耗,而且還能測試輸電線路工頻參數。儀器內部采用的多路A/D同步交流采樣及數字信號處理技術，成功的解決了多路信號在市電條件下同步測量和計算的難題；還能顯示和打印用戶關心的所有測量數據，可完全取代傳統儀表使用，工作效率,減輕勞動強度。

本儀器可通過計算機接口操控測量，采集數據。可根據需要將測量數據生成試驗報告，通過計算機打印試驗報告。

本儀器可進行電流、電壓的諧波測試，用于變壓器的諧波測量。

三、產品主要性能特點：

  1、本儀器采用大屏幕背光漢字點陣顯示屏，變壓器的參數直接輸入，方便、直觀；

  2、儀器內部采用電壓電流同步交流采樣及信號數字處理技術，測量數據準確。數字同步跟蹤鎖定，全部數據均在同一周期內同步測量，保證在市電條件下測量結果的準確性和合理性；

  3、該儀器可采用單相和三相測量方式，對變壓器短路阻抗進行測量；

  4、可根據需要對變壓器空載、負載參數進行測試。空載或負載測試數據在屏幕上一次全部顯示，負載損耗數據不需人為換算，屏幕上直接顯示根據絕緣的耐熱等級需校正到的參考溫度條件下負載損耗值，空載測試時，具有三相平均電壓大于400V（二次電壓)自動鎖存功能，且能隨時鎖存、解鎖數據；

  5、測量范圍大。當測試電流≤200A，測試電壓≤250V（相電壓）時，該儀器可直接測試，允許短時超載不大于量程的20%。如需更大測試電流或電壓，可外接CT或PT。也可定制大電流產品。

 四、產品主要技術指標:

  1、電壓參數：量程范圍：10-500V    精度：0.1%（直接測量）

  2、電流參數：量程范圍：0.5A-200A  精度：0.1%（直接測量）

  3、頻率參數：量程范圍：45-75Hz    精度：0.02Hz

  4、有功功率：精度：0.5%

  5、短路阻抗：精度：0.2%

五、產品其他技術指標：

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×200mm×240mm

  5、儀器重量：6kg
