1、產品簡介：

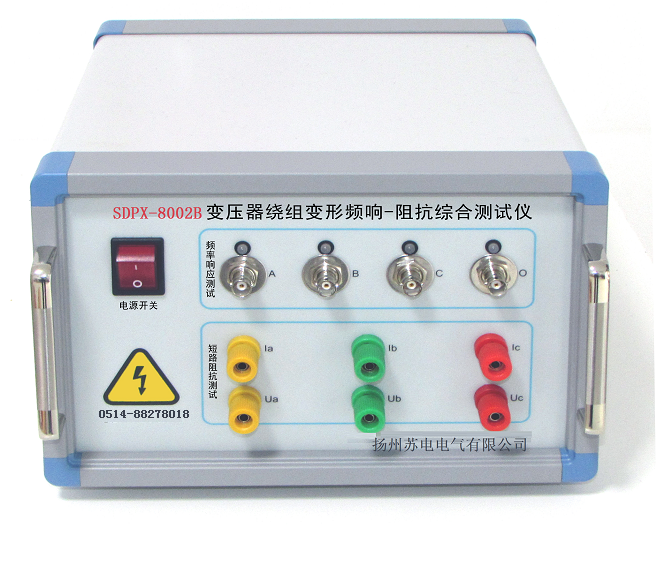

    SDPX-800B2變壓器繞組變形綜合測試儀 （頻響法+阻抗法二合一）用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

2、產品主要技術特點

?頻響法，阻抗法均三相自動測試。筆記本操作。

?測量速度：單相繞組1分鐘-2分鐘

?輸出電壓：Vpp-25V，測試中自動調整

?輸出阻抗：50Ω

?輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）

?掃頻范圍：10Hz－10MHz

?頻率精度： 0.001%

?采集通道量化精度：14位

?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置

?曲線顯示：幅頻曲線（相頻曲線，選配）

?測量動態范圍寬：－120dB～20dB

?供電電壓：AC220V±10%

?阻抗法測試電流：0-10A

?阻抗法頻率：50Hz/60Hz

?二合一主機重量： 4.5kg
