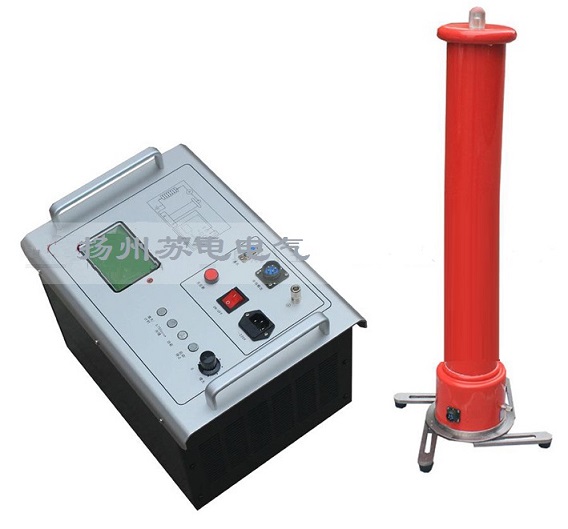

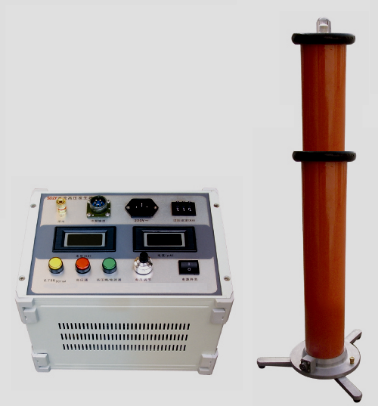

一、高頻直流高壓發生器概述：
SDZF系列直流高壓發生器電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
二、高頻直流高壓發生器主要特點：
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
2、率先應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國元器件，經久耐用，不怕連續對地直接短路放電。
4、精度gao、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，

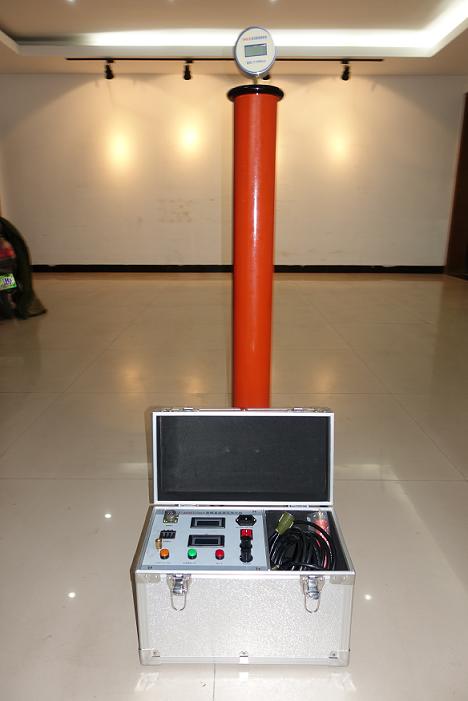

高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度gao，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度gao，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、高頻直流高壓發生器選型表：
規 格 技術參數 | 60/2-10 | 120/2-10 | 120/2-10 | 250/2-5 | 120/300 3/2 | 其 它 等 級 |
輸出電壓(kV) | 60 | 120 | 120 | 250 | 120/300 |
600～800kV等合同 定做。 |
輸出電流(mA) | 2-10 | 2-10 | 2-10 | 2-5 | 2-5 | |
輸出功率(W) | 120-600 | 240-1120 | 400-1120 | 500-1250 | 600 | |
充電電流(mA) | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | |
機箱重量 | 4.3 | 4.3 | 4.4 | 4.5 | 8.1 | |
倍壓筒高度 | Φ80 ×500 | Φ80 ×770 | Φ110 ×770 | Φ110 ×820 | Φ110 ×1350 | |
倍壓重量 | 6.3 | 9.8 | 12 | 7.6 | 12.6 | |
高壓極性 | 負極性 | |||||
工作電源 | 220V±10% | |||||
電壓測量誤差 | 1%±1個字節 | |||||
電流測量誤差 | 1%±1個字節 | |||||
過壓整定誤差 | ≤1% | |||||
0.75切換誤差 | ≤1% | |||||
紋波系數 | ≤0.5% | |||||
電壓穩定度 | 隨機波動.電源電壓變化±10%.≤0.5% | |||||
工作方式 | 間斷使用:額定負載30分鐘；1.1倍額定電壓使用:10分鐘 | |||||
環境溫度 | -15℃～50℃ | |||||
相對濕度 | 當溫度為25℃時不大于90%(無凝露) | |||||
海拔高度 | 1120米以下 | |||||
附:
不同的規格可根據用戶的需求進行定制！
