一、直流耐壓儀概述：

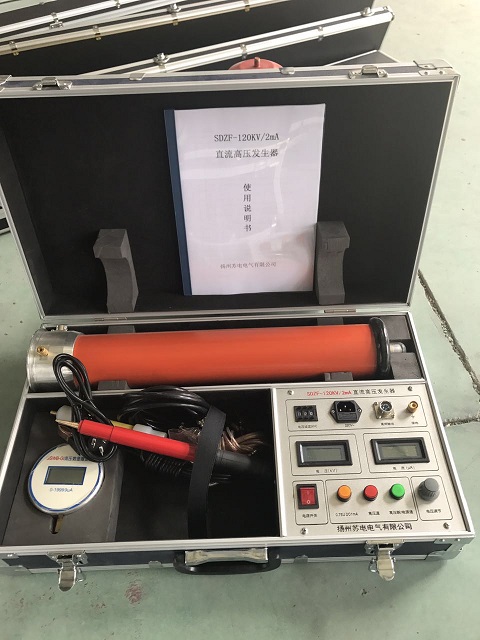

SDZF系列直流耐壓儀又稱直流高壓發生器，是揚州蘇電電氣有限公司生產，該產品在電壓調節穩定度，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
二、直流耐壓儀主要特點：
1、直流耐壓儀體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，可靠產品。
2、率先應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，
高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。

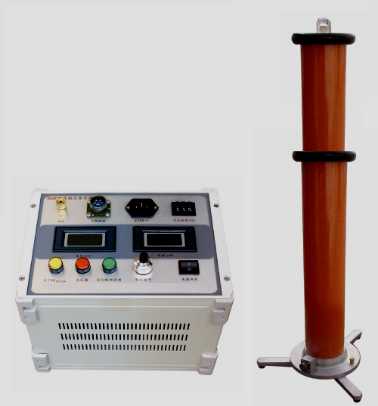

9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、直流耐壓儀選型表：
規格 技術參數 | 40/4 | 60/2 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/5 |
額定電壓（KV） | 40 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 |
額定電流（mA） | 4 | 2 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 5 |
額定功率（W） | 160 | 120 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 1500 |
電壓測量精度 | 數顯表±（1.0 %讀數±0.2KV） | ||||||||||
電流測量精度 | 數顯表±（1.0 %讀數±2） | ||||||||||
波紋系數 | ≤0.5％ | ||||||||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1％ | ||||||||||
過載能力 | 空載電壓可超出額定電壓10％使用十分鐘蕞大充電電流為1.5倍額定電流 | ||||||||||
電源 | 單相交流50赫茲220伏±10％ | ||||||||||
工作方式 | 間斷使用 | ||||||||||
一次連續時間蕞長為30分鐘 | |||||||||||
工作環境 | 溫度：-10～40℃ | ||||||||||
相對濕度：室溫為25℃時不大于85％（無凝露） | |||||||||||
海拔高度：1500米以下 | |||||||||||
帶電容負荷能力 | 被試品電容量無限制 | ||||||||||
可用1.5倍的額定電流充電 | |||||||||||
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | ||||||||||
空氣絕緣、無泄漏之慮 | |||||||||||
操作箱特點 | 高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）蕞適合氧化鋅避雷器試驗 | ||||||||||
過壓保護采用撥碼設置，一目了然 | |||||||||||
立臥兩用型國際標準機箱,現場更方便 | |||||||||||
附:
不同的規格可根據用戶的需求進行定制！
