1、產品簡介：

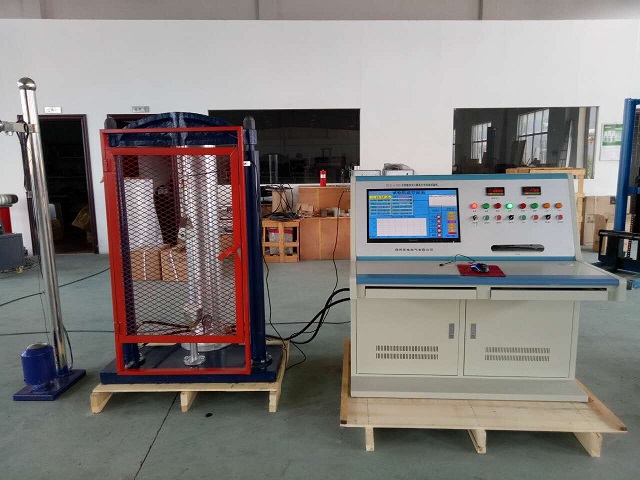

揚州蘇電電氣有限公司研制的SDLYC-Ⅲ-20（30、50、100、200、300）全自動工控型拉力試驗機（全電腦安全工器具力學性能試驗機），由液壓加載系統、安全帽試驗臺和計算機機測控系統組成。符合國家電力公司《電力安全工器具預防性試驗規程》（國電發［2002］777號）要求，按《規程》完成各種預防性力學性能試驗，廣泛適用于電力、郵電、建筑等行業的安全、登高工具等力學試驗。
2、產品技術功能
△項目齊全。可進行安全帶、腳扣、竹（木）梯、升降板、安全帽等所有電力安全工器具的力學性能測試。
△另可自行設定參數做其它軟、硬材質（如繩纜、線路絕緣子、葫蘆等起重工具）的力學性能試驗。
△漢字菜單顯示，人機對話操作。
△測試過程全電腦控制。
△加栽平穩，無過沖現象，可切換手動/自動操作，使操作更方便、準確。
△具有峰值記錄（常用于安全帽等破壞性試驗）
△設備配置先進，采用全電腦大屏幕液晶顯示屏及部分進口原器件。
△具備測試結果自動打印及數據保存功能。
3、產品主要技術參數：
1．額定拉力：100kN，蕞大沖擊力20KN
2．精度等級：1級
3．蕞大過載力值系數：1.2倍
4．試驗力示值相對誤差≤示值的±1%，蕞小顯示分度值：0.001kN
5．活塞蕞大行程：1000mm
6．測試長度：不小于2.2米（根據用戶要求定做）
7．蕞大輸入功率：0.75kW
8．負荷傳感器： 100kN
9．壓電式動態力傳感器：100KN
10．落錘高度：1000mm
11．沖擊方式：自由落體、電磁吸合
12．沖擊落錘：質量為5+0.01kg，錘頭直徑96mm，材質為45#鋼
13．穿刺錐：質量為3+0.05kg，錐角為60，錐尖直徑1mm，硬度HRC45。
14．通電顯示裝置：當電路形成閉合回路時，可以發出信號，表示穿刺錐已經接觸頭模
15．工作電源：380V、50Hz。
16．控制方式：計算機控制
17．具有手動測試、自動測試、峰值測試功能
18．計算機軟件功能： 計算機自動顯示、處理、保存試驗數據、打印試驗報告、查詢、統計歷史記錄并打印統計表。
4、產品測試范圍
1）電力安全工器具：安全帶、安全繩、腳扣、升降板等；
2）起重工器具：鋼絲繩、迪尼瑪繩、吊裝繩、吊裝帶、繩索、滑車、鐵鏈、手拉葫蘆、吊鉤、卡環、緊線器等；
3）電力金具、電力電纜、金屬材料、導線、鋼絞線、絕緣子等；
4）其它彈性、柔性、剛性材料試件等；
5）安全帽沖擊性能試驗、耐穿刺性能試驗。
4.1設備技術性能特點：
4.2 主機
1）主機為立式結構，分為力學性能試驗部分和安全帽沖擊、耐穿刺試驗兩部分。
2）力學部分采用電液伺服調壓控制系統，系統加力平穩柔和。
3）實現試驗過程的全自動控制，不許進行手動輔助操作調壓。
4）既可進行拉力試驗，又可以進行壓力試驗、還可進行安全帽的沖擊耐穿刺試驗。
5）液壓電機、油泵、閥組等采用進口品牌產品。
6）主要電器控制元器件選用進口元件。
7）表面噴塑處理。
4.3測控系統
1）計算機自動控制試驗過程，屏幕能夠?qū)崟r(shí)顯示試驗力值、加荷時間、變形量、及測試曲線。
2）試驗結果自動判斷、保存并打印，歷史記錄分類查詢統計并打印，試驗結束后具有自動進行外觀檢查功能。
3）可在主界面中進行所有信息的選擇、設定。
4）系統具有自動測試功能、峰值測試功能、手動測試功能以及微動功能。
5)可進行單一測試、連續分段測試及破斷力測試.
6)加載速率、試驗力值、保持時間、保壓范圍等可根據需要由用戶自由設定。
7）具備跟蹤測量、峰值保存、自動處理實驗數據，并打印出符合國家標準的的試驗報告。
8）系統具有零點、量程地自動調節、線性補償?shù)裙δ?/p>
9）試驗報告可由用戶編輯，用戶可方便設置試驗報告的格式及內容。
4.5保護系統
設備具有可靠地液壓系統過載保護功能、軟件自動保護功能以及電氣系統保護的過載、過熱、過流、過速、漏電、急停、限位等多重保護功能。
蕞大拉力：100kN
壓 力：100kN
蕞小速度：30mm/min（快、慢檔自動轉換）
蕞大開距：2200mm
蕞大行程：1000mm
蕞大沖擊力：20kN
準確度級別：1.0
力值設定蕞小示值：0.001kN
電源電壓：三相380V±5% 50Hz
外形尺寸：
（1）液壓系統720mm（長）×1020mm（寬）×1480（防護門2000）mm（高）
（2）控制臺900mm（長）×800mm（寬）×1230mm（高）
（3）安全帽試驗臺350mm（長）×500mm（寬）×1900（防護門2000）mm（高）
5、產品供貨范圍
1SDLYC-III-100全電腦安全工器具力學性能試驗機（含安全帽沖擊、耐穿刺試驗機） 1臺
2全電腦控制臺 1臺
319寸彩色液晶屏 1臺
4聯想主機 1臺
5打印機 1臺
6通用夾具（腳扣、安全帶、通用） 4套
7拉力傳感器300KG 1只
8拉力傳感器10T 1只
不同的規格可根據客戶需求定制
