隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

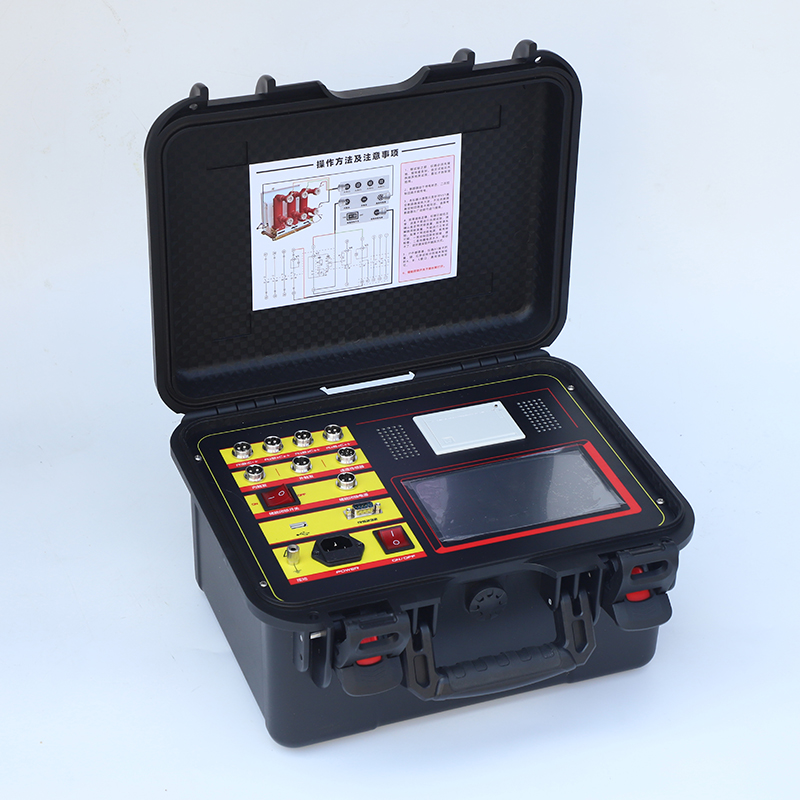

⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

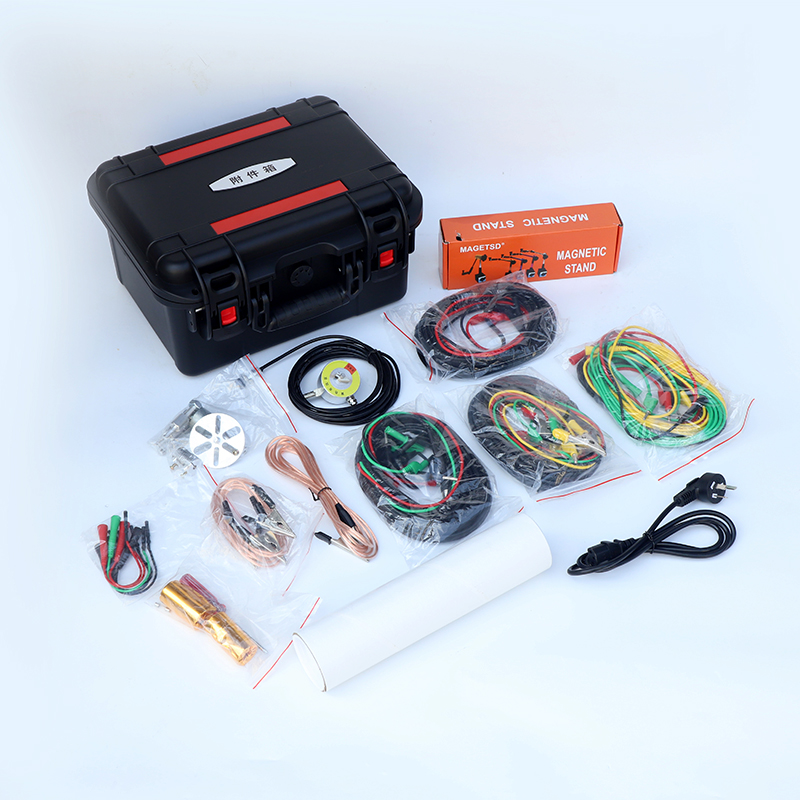

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。
⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。
⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)。
⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
時間測量 | 12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期之差(1-99ms) 合閘（分閘）彈跳時間（彈跳次數） 不同期測試范圍：1ms～99ms，分辨率：0.01ms； 內觸發測試范圍：1ms～999ms，分辨率：0.01ms, 1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。 外觸發測試范圍：0.01ms～200s 在1000ms以內準確率：0.05%±0.1ms |
合閘電阻測量 | 3/6路固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘電阻投入時間、電阻值 |
測量范圍 | 30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字 |
速度測量 | 剛分（剛合）速度 指定時間段（行程段或角度段）平均速度 |
測速范圍 | 0.1mm傳感器 0.01～25.00m/s， 345°角度傳感器 0.01～25.00m/s， 激光傳感器0.01～15.00m/s。 |
行程測量 | 動觸頭行程（行程）（3路行程測量選配） 接觸行程（開距） 超行程 過沖行程或反彈行程 |
測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。 旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。 此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。 加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。 |
線圈電流 | 最大電流20A,分辨率：0.01A |
線圈電阻測量范圍 | 0～2000Ω,分辨率：0.01Ω |
儀器電源 | AC220V ± 10%；50Hz ± 10% |
直流電源輸出 | DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時) |
外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關測量范圍 | ⑴、電壓輸出：DC6～270V（可調）； ⑵、電源輸出時間：0.01-20秒（可設置）； ⑶、斷口信號最大采集時間為200秒； ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數 |
主機體積 | 400×263×175mm |
使用環境 | -20℃~+50℃ |
相對濕度 | ≤90% |
A、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
B、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。
C、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
D、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
E、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
F、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。
G、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。
H、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
I、分（合）閘最大速度：指分（合）閘瞬時速度中的最大值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。
J、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。
